Dali USB controller

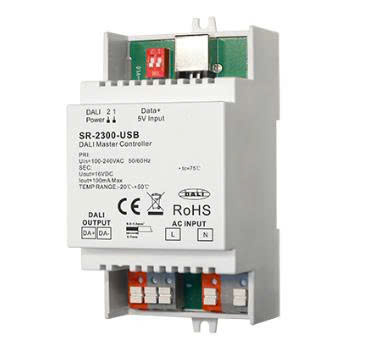

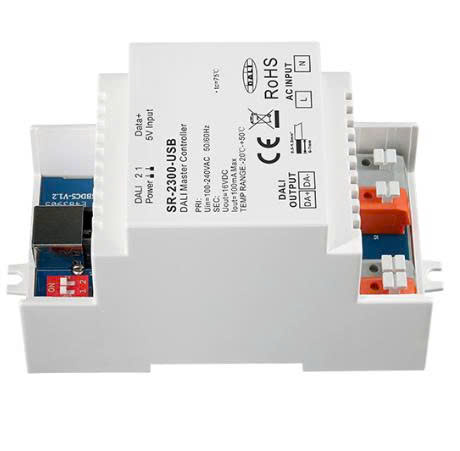

Bộ điều khiển DALI master gắn thanh DIN Rail SR-2300-USB là bộ điều khiển trung tâm của hệ thống DALI dùng để điều khiển các thiết bị DALI (control gear) và cấu hình các thiết bị đầu vào DALI-2 trên đường truyền DALI. Mỗi kênh DALI cho phép tự động gán và quản lý địa chỉ cho tối đa 64 thiết bị điều khiển, các thiết bị này có thể được gán vào tối đa 16 nhóm. Bộ điều khiển DALI master hỗ trợ 5 loại thiết bị điều khiển DALI: DT6, DT8 Tc, DT8 XY coordinate, DT8 RGBWA, DT7 Switching actuator. Mỗi kênh DALI cũng hỗ trợ tất cả các loại thiết bị đầu vào DALI-2 bao gồm nút nhấn, cảm biến chuyển động, cảm biến ánh sáng, công tắc xoay và bảng điều khiển cảm ứng. Mỗi kênh DALI có thể định địa chỉ và quản lý tới 64 thiết bị đầu vào DALI-2, các thiết bị đầu vào có thể được gán cho tối đa 32 nhóm. Mỗi kênh DALI cho phép thiết lập tối đa 16 cảnh DALI. Nó cho phép thiết lập tối đa 256 tác vụ hẹn giờ. Nó cho phép thiết lập tối đa 4 loại lịch trình chu kỳ mờ dần độ sáng và mờ dần màu sắc. Nó cho phép thiết lập tối đa 4 lịch trình nhiệt độ màu Bionic cho các thiết bị điều khiển CCT để mô phỏng sự thay đổi ánh sáng tự nhiên trong 24 giờ của một ngày (Chiếu sáng lấy con người làm trung tâm). Nó được thiết kế với công cụ phần mềm cấu hình trên PC, cho phép cấu hình và đọc các thông số của bảng điều khiển DALI và các thiết bị điều khiển, cũng như quản lý bảng điều khiển và các thiết bị đó.Bộ điều khiển DALI master này được thiết kế với nguồn DALI PS 230mA tích hợp để cấp nguồn cho mạch DALI. Trong khi đó, các công tắc gạt (dip switch) có thể được sử dụng để tắt hoặc bật nguồn DALI PS tích hợp. Một khi nguồn DALI PS tích hợp bị tắt, bộ điều khiển master có thể được kết nối với một nguồn DALI PS bên ngoài. Bộ điều khiển DALI master có thể dễ dàng lắp đặt trên thanh DIN ray tiêu chuẩn 35mm

Các tính năng chính:

• Bộ điều khiển trung tâm của hệ thống DALI để điều khiển các thiết bị DALI trên đường truyền DALI.

• Được thiết kế với nguồn DALI PS 230mA tích hợp để cấp nguồn cho mạch DALI.

• Các công tắc gạt (dip switch) được sử dụng để tắt hoặc bật nguồn DALI PS tích hợp.

• Một khi nguồn DALI PS tích hợp bị tắt, bộ điều khiển master có thể được kết nối với một nguồn DALI PS bên ngoài.

• Các thiết bị điều khiển có thể được gán vào tối đa 16 nhóm.

• Hỗ trợ 5 loại thiết bị điều khiển DALI: DT6, DT8 Tc, DT8 XY coordinate, DT8 RGBWA, DT7 Switching actuator.

• Mỗi kênh DALI cũng hỗ trợ tất cả các loại thiết bị đầu vào DALI-2 bao gồm nút nhấn, cảm biến chuyển động, cảm biến ánh sáng, công tắc xoay và bảng điều khiển cảm ứng.

• Mỗi kênh DALI có thể định địa chỉ và quản lý tới 64 thiết bị đầu vào DALI-2.

• Các thiết bị đầu vào có thể được gán cho tối đa 32 nhóm.

• Mỗi kênh DALI cho phép thiết lập tới 16 cảnh DALI.

• Cho phép thiết lập tới 256 tác vụ hẹn giờ.

• Cho phép thiết lập tới 4 loại lịch trình chu kỳ mờ dần độ sáng và mờ dần màu sắc.

• Cho phép thiết lập tới 4 lịch trình nhiệt độ màu Bionic cho các thiết bị điều khiển CCT để mô phỏng sự thay đổi ánh sáng tự nhiên trong 24 giờ của một ngày (Chiếu sáng lấy con người làm trung tâm).

• Được thiết kế với công cụ phần mềm cấu hình trên PC, cho phép cấu hình và đọc các thông số của bộ điều khiển master và các thiết bị điều khiển.

• Có thể dễ dàng lắp đặt trên thanh DIN ray tiêu chuẩn 35mm.
